供电电源

24V DC

电压容差

+10%/-20%

功耗

2.9W

输出

继电器安全输出

3NO+1NC

晶体管信号输出

<500mA 24VDC

继电器触点容量

AC-1

6A/250VAC/1500VA

AC-15

4A/240VAC

DC-1

6A/24VDC/150W

DC-13

4A/24VDC

最大切换容量

12A(分配在所有安全输出触点上)

接触电阻

<100mΩ

最小负载

10mA/5V

触点材质

AgSnO2 + 0.2µmAu

常规参数

输出熔断器（外接）

5A gL/gG

释放响应时间

<30ms（从输入到输出），

输入部件尾端检知电阻

（触边/地毯）

1kΩ～10kΩ

电气寿命

80000 次

污染等级

2

工作温度

-25℃～85℃

工作湿度

35%-85%（未结冰或凝露）

冲击耐受电压

2.5kV

防护等级

外壳IP30，端子 IP20，推荐安装于柜体或壳体IP54

存储温度

-40℃～105℃

外壳材质

阻燃PA66

安装方式

标准 35mmDIN 导轨/弹簧卡扣

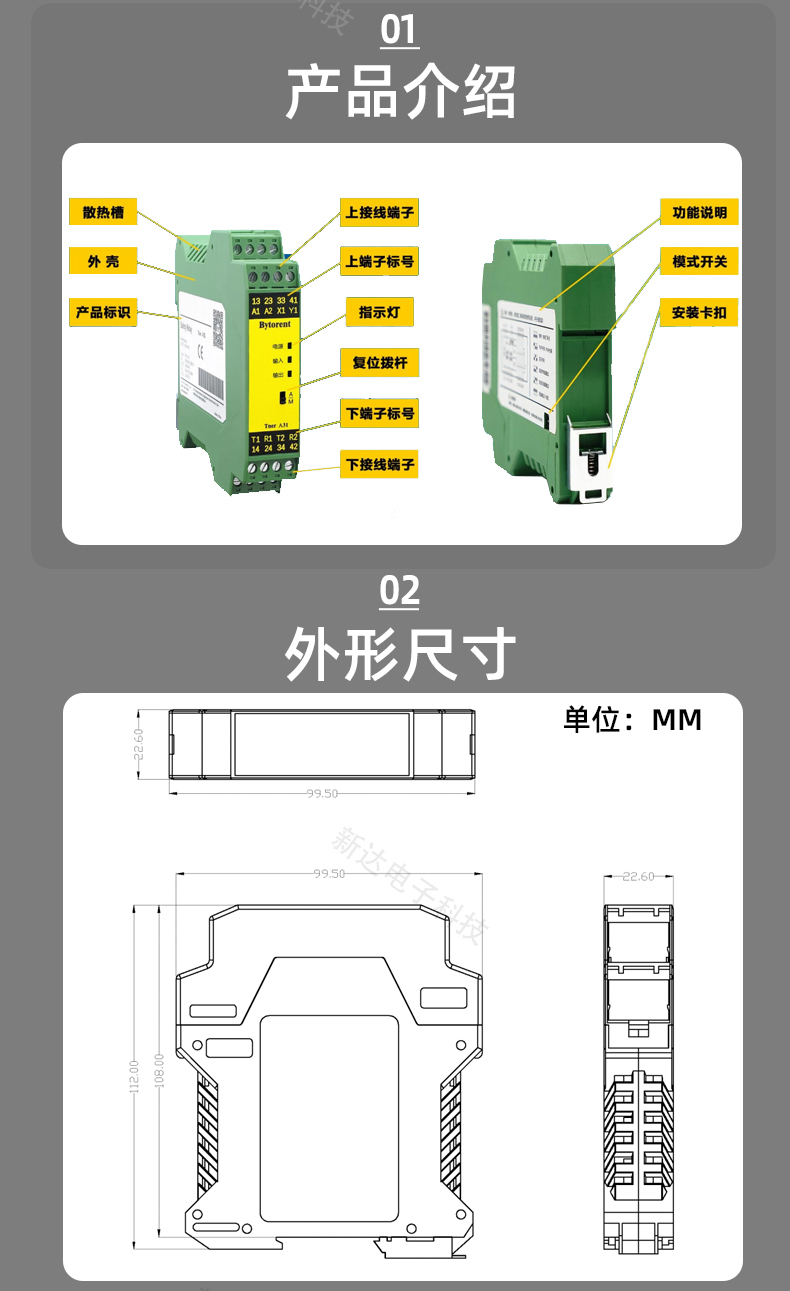

尺寸

114.5mm×100.5mm×22.5mm

重量

172g

连接参数

刚性导线可用横截面范围

0.5~2.5mm²

柔性导线可用横截面范围

0.5~2.5mm²

最小导线横截面

AWG 24

最大导线横截面

AWG 12

剥线长度

8mm

最小紧固扭矩

0.5 Nm

最大紧固扭矩

0.6 Nm

标准应用

符合

EN 60947-1:2007/A2:2014  // EN 60947-5-1:2004/A1:2009

EN ISO 13849-1:2015 // EN 62061:2005+A2:2015
