防水型CRFT系列安全光栅返回

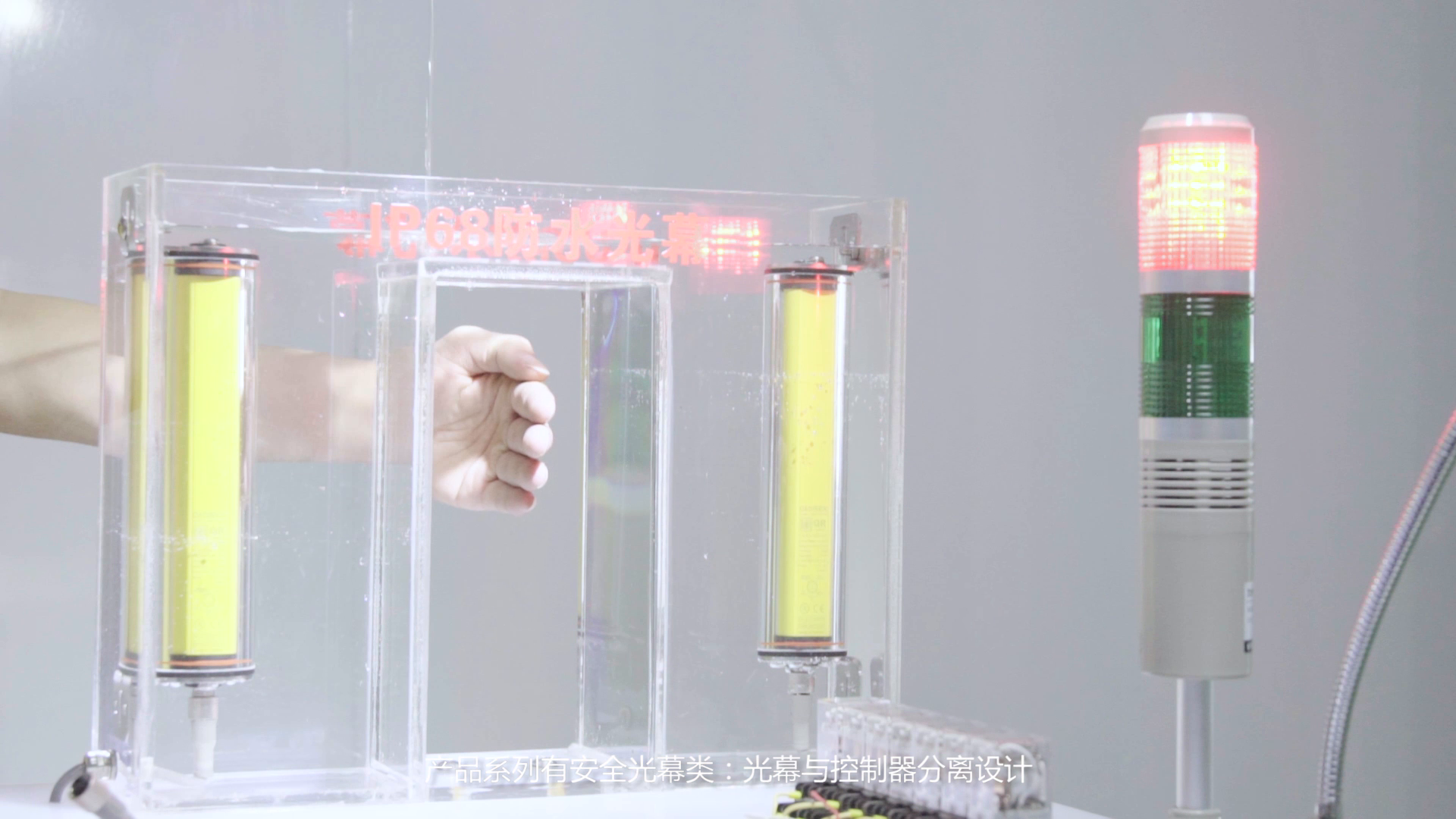

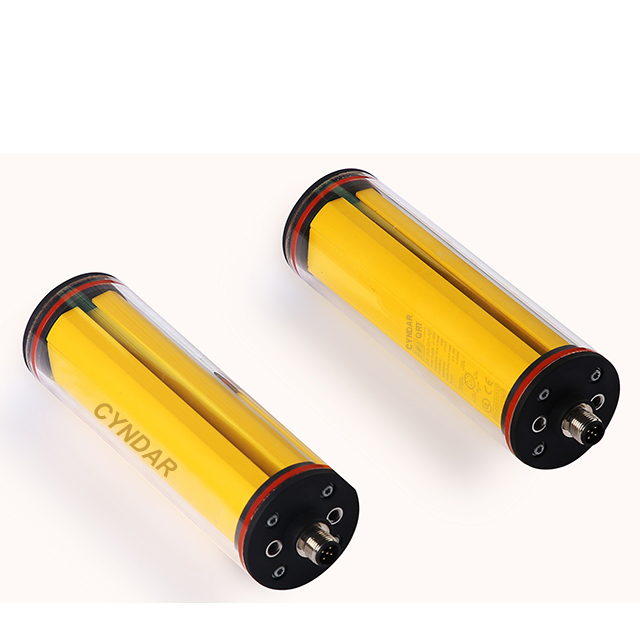

描述：超强防水安全光幕-CRFT 国际IP68级防水特殊定制 304不锈钢螺丝防水航空插头超快响应速度（小于15ms）能有效屏蔽99%干扰信号广泛适用于压力机、液压机、油压机、剪板机、自动门等使用环境潮湿、室外的危险场合。

详情下载在线留言

全国咨询热线

请填写您的个人信息

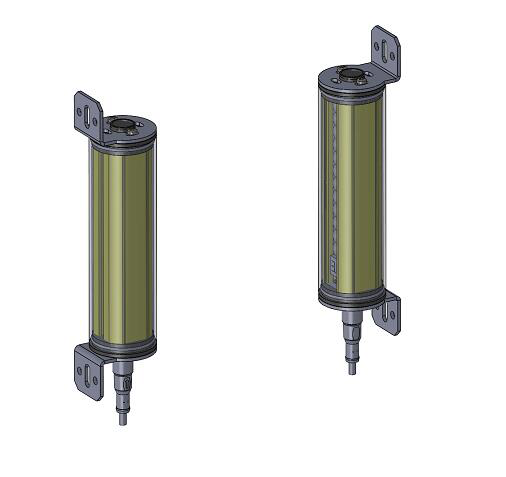

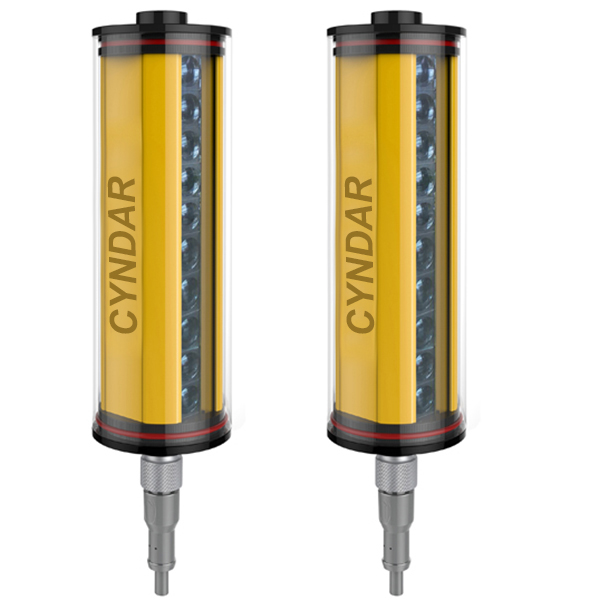

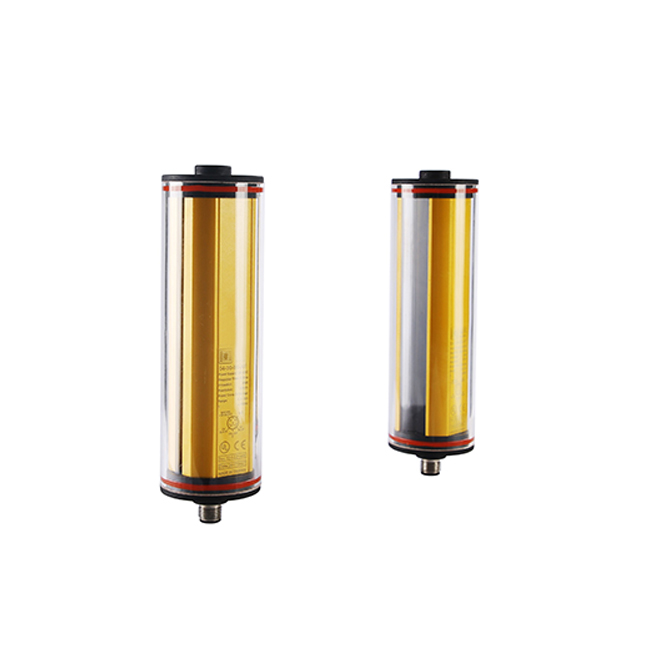

CRFT 安全光幕

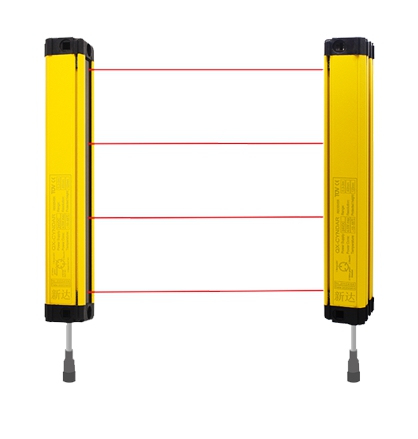

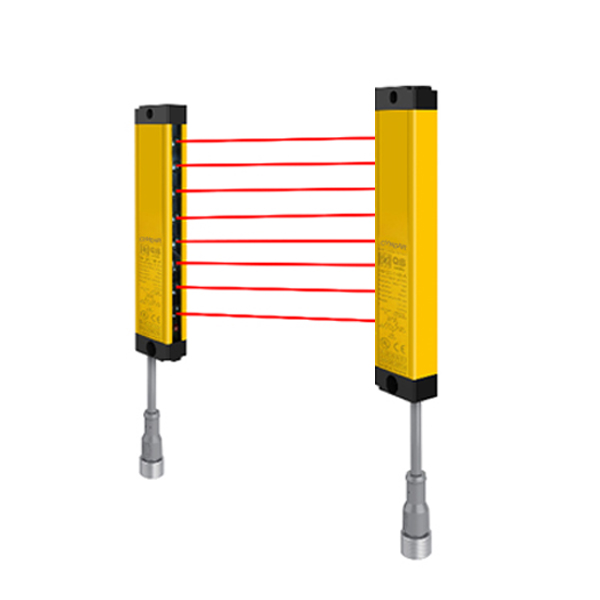

光幕与控制器分离设计，CRFT 型对射式光幕是由发光器和受光器组成，能够有效检测出进入光幕区域的任何超过检测精度的不透明物体经过。适用于机械压力机、液压机、油压机、剪板机、折弯机以及其他危险场合的安全防护。

CRFT 型对射式光幕可与QCA、QCA2型控制器配套使用或直接连接PLC以及安全继电器，配合机床控制系统，实现危险情况时控制自动停机的功能。

产品特点

·自检功能完善：当安全光幕保护器出现故障时，确保不向所控制的电器发送错误的信号。

·抗干扰能力强：系统对电磁信号，频闪灯光，焊接弧光及周围的光源具有良好的抗干扰能力。

·安装调试方便，配线简单，外形美观。

·采用表面贴装技术，防震性能优越。

·符合国际电工学会IEC61496-1/2标准之4类安全等级，按照欧洲标准设计，已通过CE认证。

·响应时间短（≤15ms），安全可靠性高。

·超小外形设计，宽度和厚度仅有30×30mm，有效减小安装空间；光幕通过航空插头座与电缆线连接，可准确、快速、简便的装卸、布线。

·本产品所有电子元件全部采用全球知名品牌配件。



光幕形式	对射式

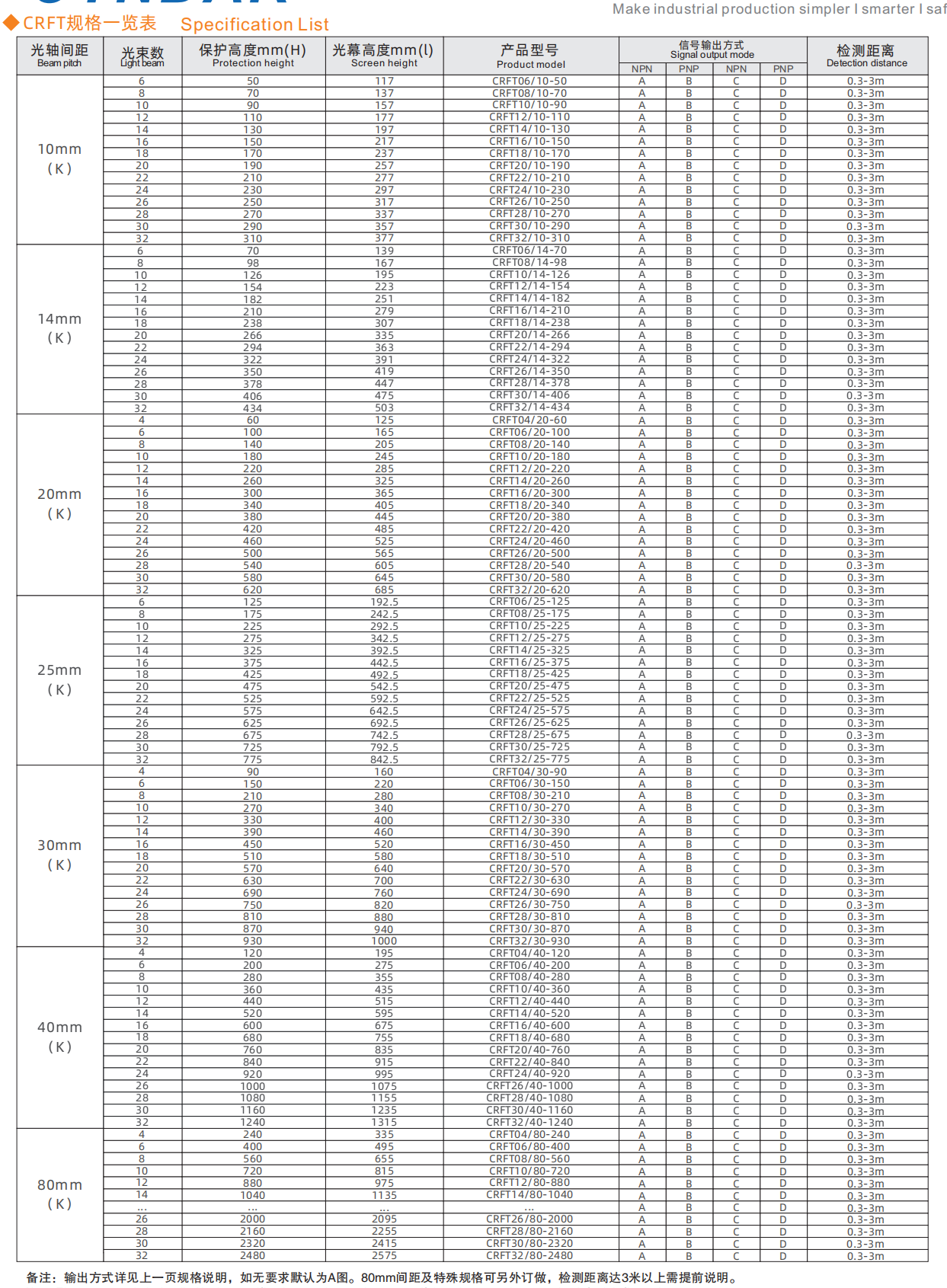

光轴间距	10mm	14mm	20mm	25mm	30mm	40mm
检测精度	18mm	22mm	28mm	33mm	38mm	48mm
光束数	6、8…32	6、8…32	4、6…32	6、8…32	4、6…32	4、6…32
保护高度	光轴间距×（光束数-1）
检测距离	30~3000mm、30~6000mm、30~30000mm
响应时间	≤15ms
抗光干扰	10000lux（入射角≥5°）

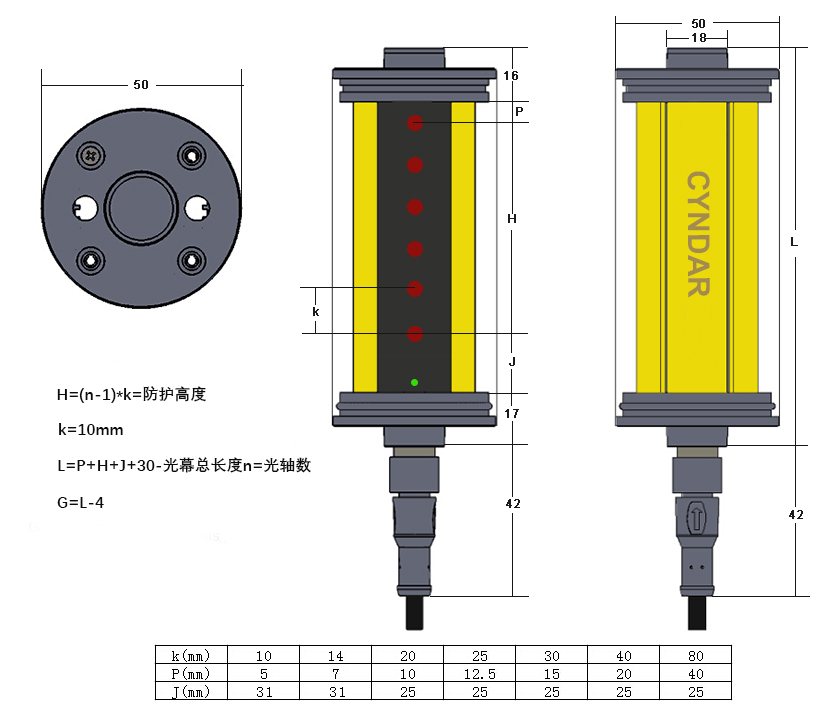

外形尺寸	50×50×Lmm（L为发光器/受光器长度）
防护等级	IP65
控制器	QCA/QCA2
电源电压	DC12/24V AC110-220V（配控制器、继电器无源输出）
消耗电流	≤200mA
输出	NPN/PNP型，灌入电流500mA,压降 1.5V以下，极性、短路、过载保护
输出状态	所有光轴受光时ON（接收显示绿灯）
指示灯	投光器：电源指示灯（红色）；受光器：输出指示灯通光（绿色）遮光（红色）
光源	调制红外LED

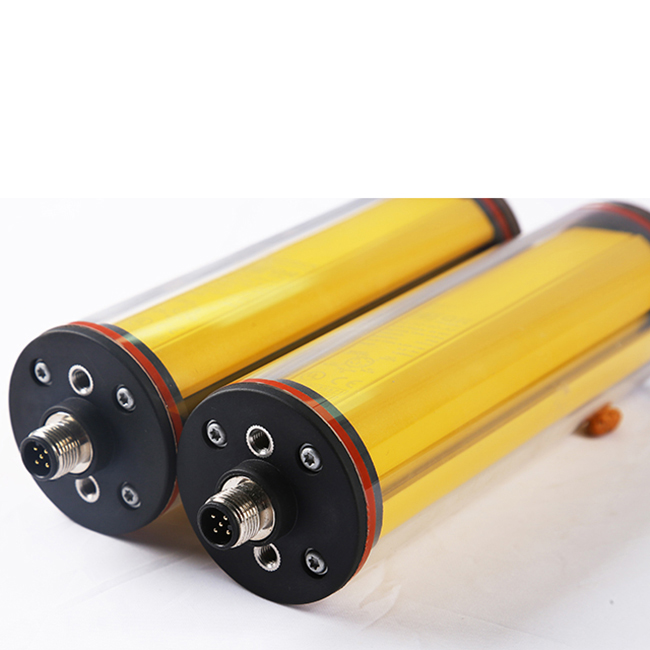

连接方式	圆形航空插座，配专用链接电缆，投光器5芯，受光器5芯
壳体材料	铝合金，端盖：ABS增强尼龙
耐环境光	白炽光：受光面照度3000Lx；太阳光：受光面照度10000Lx
环境温度	工作时：-10~+40℃（但不结冰），保存时：-25~+55℃
环境湿度	工作时：35~85%RH，保存时：35~95%RH
