产品简介

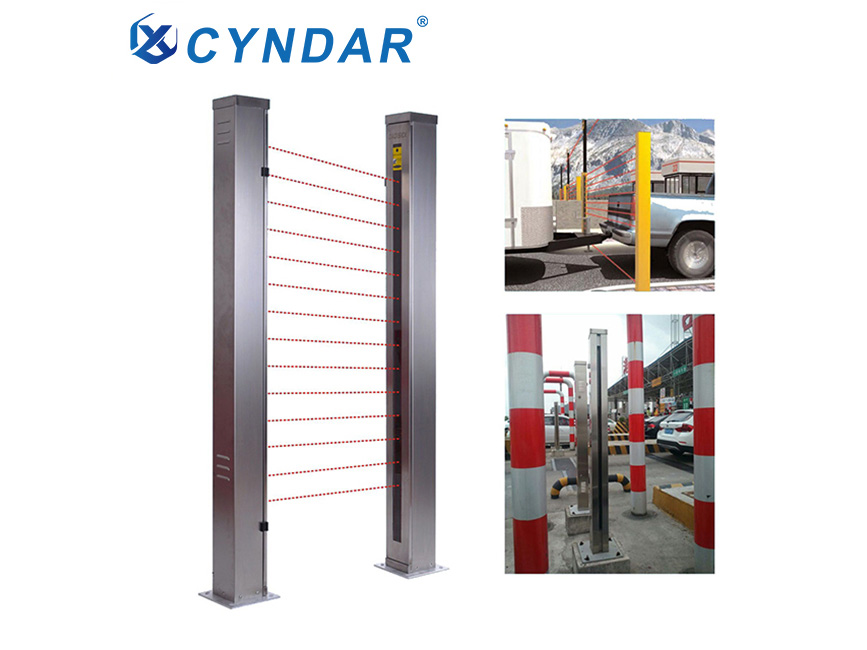

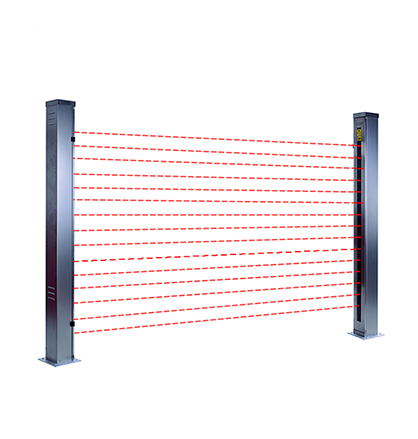

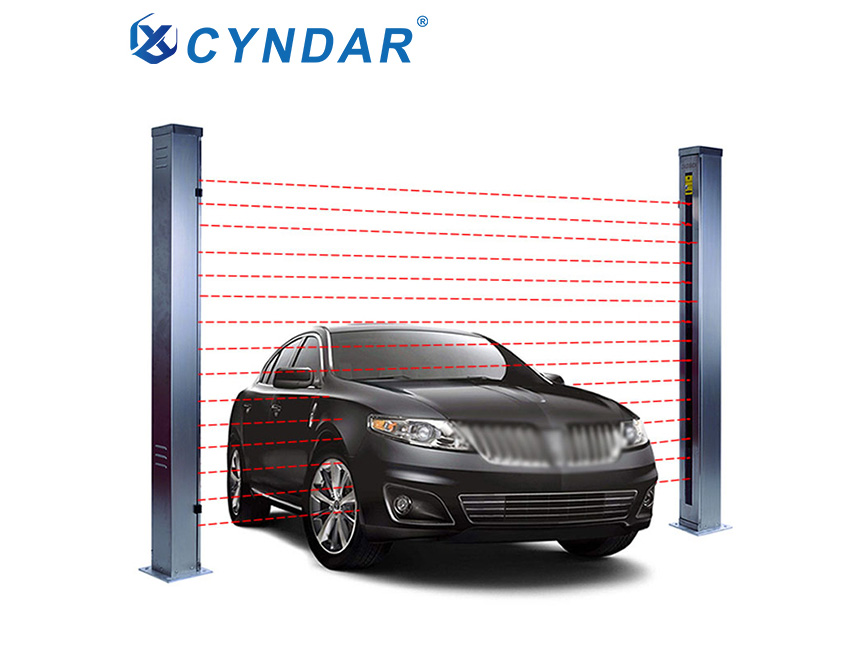

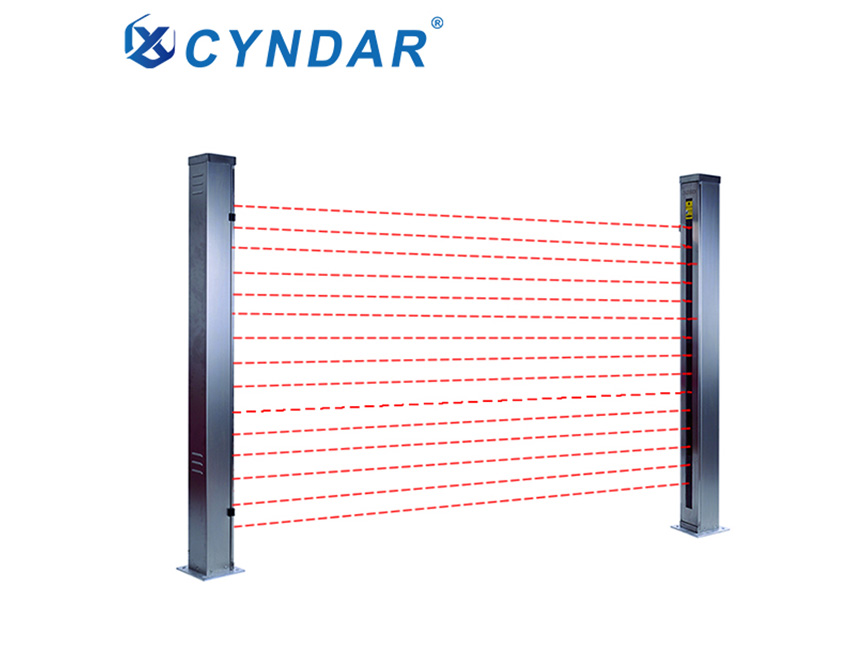

发射器内置线性排列的高能量发光元件,接收器内置于发射器数量相同的接收元件,发射器和接收器的对应光电元件依次按顺序同步触发,检测光路是否导通,当汽车通过扫描区域时,部分或全部光束被遮挡,因而被检测出。



产品特点

1.     集成化设计,无控制器,使用方便。

2.     光幕高度:60mm-2840mm;

3.     光轴间距:10、14、20、25、30、40、80mm七种,其他间距可以定做;

4.     检测距离:0-5米、0-10m、0-30m;

5.     LED可以显示光幕的工作状况及故障状态。

6.双NPN输出:

#输出1:车辆检测信号输出;

#输出2:分离光幕故障报警输出;

7.使用独特算法使光幕只能检测150mm以上的物体,同时具有1mm的分辨率,既可以避免由阳光、飞鸟、蚊虫及泥污引起的误动作,也可以可靠检测车辆挂钩;

8.自动检查故障,并忽略(屏蔽)有问题的光束,仍能保持正常工作,同时输出报警信号;

9.使用高能量,高穿透力的光电管,易于安装和维护。

10.可实现车辆自动分离、技术、存在检测、分类检测、确定车头时距;

11.完全消除跟车现象,将半挂车、全挂车、单车可靠分离;

12.专用防护外壳使用兼顾的铝型材制成,保证车辆分离光幕可靠用于室外的恶劣环境;

13.使用温度:-10℃--55℃;环境湿度:RH≤85%(20℃)





产品配置:

1.     发射器和接收器:发射器内置线性排列的高能量发光元件,接收器内置于发射器数量相同的接收元件,发射器和接收器的对应光电元件依次按顺序同步触发,检测光路是否导通,当汽车通过扫描区域时,部分或全部光束被遮挡,因而被检测出。

2.     控制单元:读取并处理发射器/接收器的同步扫描信号,,同时检测光幕工人状态,提供多种输出信号,如:开光量输出、串口输出或模拟量输出。考虑到系统的可靠性和安装的简便性,市场上普遍使用的车辆分离光幕都是控制器内置的两箱式产品,而没有独立的外置控制器。

3.     电缆线:谅解发射器/接收器与控制器的接插电缆,默认长度为5m。

防护外罩:为不锈钢和铝合金材料,为分离器提供防护,内置电加热玻璃、湿度控制器、湿度控制器、在湿度过高、温度过低时实现自动加热,以保证车辆分离器在潮湿地区、淤血天气、寒冷季节可靠使用。


技术参数

加热电源

24v 10A

光幕高度

50毫米至2840毫米

主温控器

磁盘封装

备用温控器

封闭温度:4℃断开温度:29

光束间距

封闭温度:55℃断开温度:36

湿度开关

10/14/20/25/30/40 / 80mm(可定制)

指示灯

机械尼龙薄膜扳机开关

结构体

相对湿度:20-80

工作温度

加热元件打开时,前红色LED灯点亮

保护等级

外壳:不锈钢或铝合金,窗户:加热玻璃
